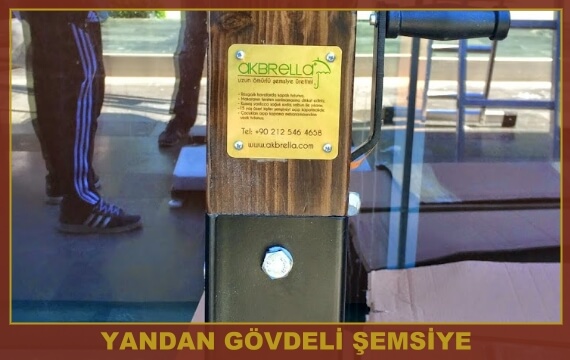

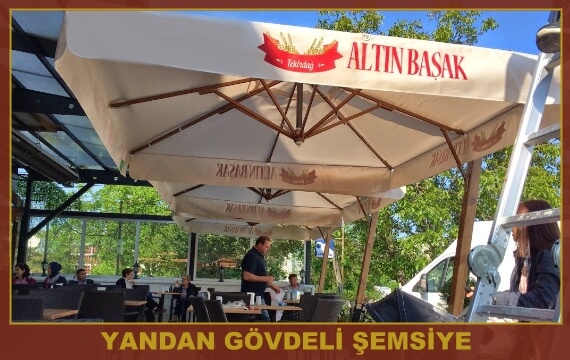

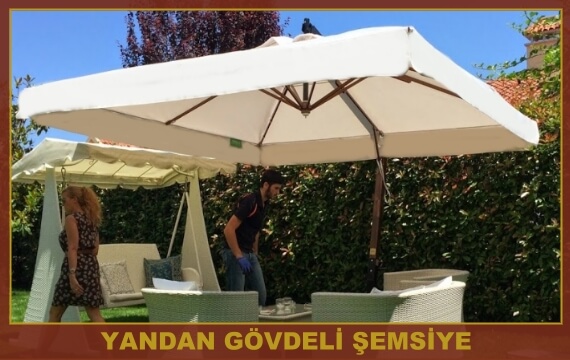

    YANDAN GÖVDELİ ŞEMSİYE MONTAJI

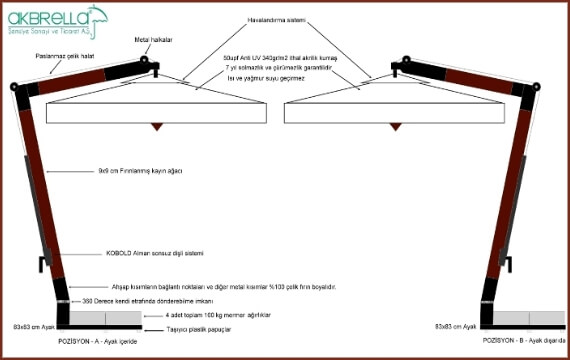

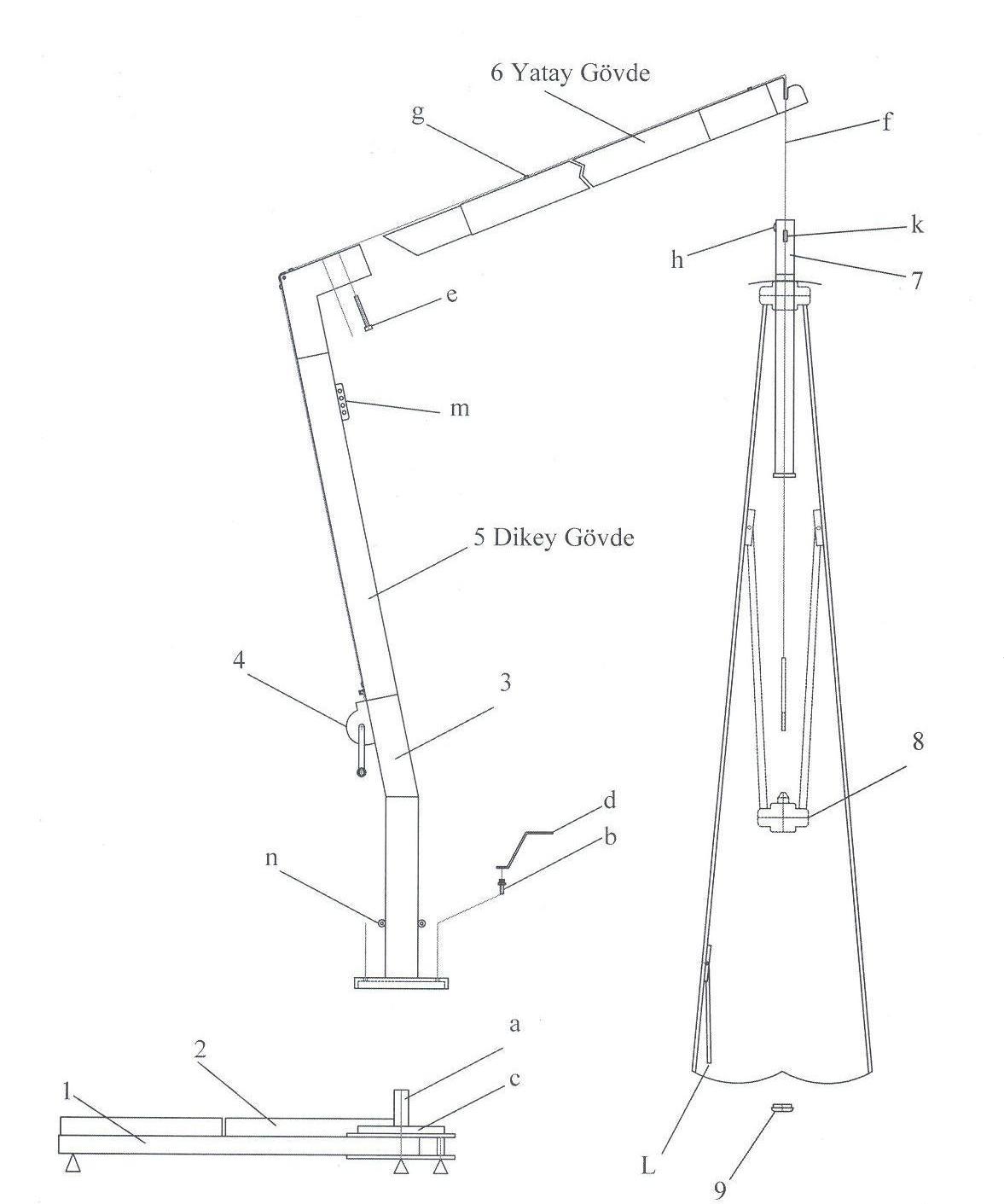

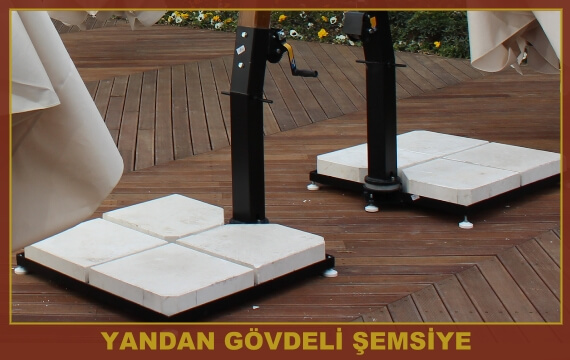

    1 Nolu çerçeve içine 2 nolu mermerleri yerleştiriniz. (4 Ad.)
    1 Nolu çerçevedeki c somunları ile, (2 Ad.) 3 nolu gövdedeki delikleri aynı hizaya getiriniz
    3 Nolu gövdeyi a miline takıp, b vidalarını (2 Ad) deliklerden geçirerek içindeki somunlarla vidalayınız.
    9 Nolu plastikli somunu halat ucundan ayırınız.

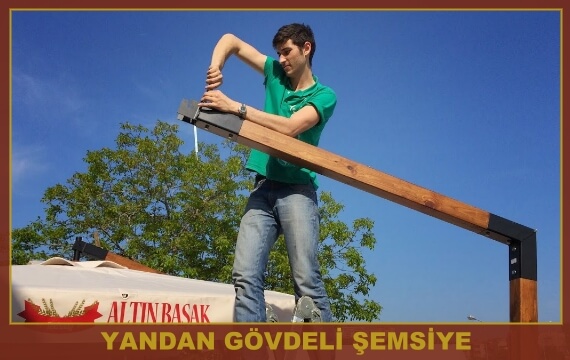

    6 Nolu yatay gövdeyi 5 nolu dikey gövdenin dirseğine geçirerek e vidaları ile sıkınız (2 Ad)
    f halatına g köprülerinden geçirip (2 Ad) uçtaki çatal arasından sarkıtınız ve g köprülerini vidalayınız.

    ŞEMSİYEYİ ASKIYA ALAMAK İÇİN
    f halatının ucundaki kare çubuğu h makarasından geçirerek 7 nolu borunun alt ucundan çıkarınız

    DİKKAT!
    h makarasını dikey gövdeye bakacak konuma getirip;
    Şemsiyeyi askıya almak üzere, kaldırarak k kulaklarını yatay gövde uç çatallarındaki kanallara yerleştiriniz. (Şemsiyenin askıya alınmasını sağlayınız).
    Şemsiyenin kumaşının içine girerek; şemsiyenin kumaşını biraz açıp kare çubuğu 8 nolu çarkın içinden geçirip altından 9 nolu plastikli somunla (şekildeki yönde) halat boşluğunu alınana kadar sıkınız.

    ŞEMSİYE AÇILMAYA HAZIRDIR
    Şemsiyeyi açmak için dişli kutusundaki açma kolunu saat ibresi yönünde biraz çevirip halat boşluğunu tekrar alınız.
    Elinizle şemsiye kumaşını hafif açıp, açma kolunu sonuna kadar çevirdiğinizde şemsiye açılacaktır.

    ŞEMSİYEYİ YÖNLENDİRMEK İÇİN
    b Şapkalı vidaları döndürme boşluğu kalacak şekilde biraz gevşetiniz.
    n kolları ile şemsiyeyi istediğiniz tarafa döndürüp d anahtarları ile b vidaları sıkarak şemsiyeyi sabitleyiniz.

    ŞEMSİYEYİ KAPATMAK İÇİN
    1.kolunu pimden kurtarınız.
    Dişli kutusuna alyan anahtarı takıp saat yönünün tersine doğru tamamen şemsiye kapanana kadar çeviriniz.

    ŞEMSİYEYİ GÖVDEDEN AYIRMAK İÇİN
    Kapalı haldeki şemsiye kumaşının içine girerek 9 nolu plastikli somunu yerinden söküp halatı serbest bırakınız şemsiye kumaşını yukarı kaldırarak, k kulaklarını yuvasından ayırıp aşağı alınız.
    f halatlarını k gövdesinin içinden çıkararak şemsiyeyi gövdeden ayırmış olursunuz

    Not: 8 Nolu plastikli somunun kaybolmaması için somunu tekrar yerine takınız.
